Kabel równoległy Commodore dla stacji Commodore 1570 i 1571
Powinieneś postępować wg tych instrukcji, jeśli chcesz podłączyć kabel bezpośrednio do scalaka elektronicznego w stacji.
Konstrukcja
Będziesz potrzebował następujących części, aby zbudować ten kabel:
- Jedną wtyczkę do gniazdka user port
- Ekranowany lub nieekranowany 10-żyłowy kabel najlepiej o długości do 2 m
Krok 1. Przylutuj jeden koniec kabla dokładnie do
CIA periphery chip wewnątrz stacji.
Krok 2. Przylutuj drugi koniec kabla do wtyku
user port plug.
Powinieneś następująco przeprowadzić połączenia:
| CIA | User port plug |
| 10, PB0 | C, PB0 |
| 11, PB1 | D, PB1 |
| 12, PB2 | E, PB2 |
| 13, PB3 | F, PB3 |
| 14, PB4 | H, PB4 |
| 15, PB5 | J, PB5 |
| 16, PB6 | K, PB6 |
| 17, PB7 | L, PB7 |
| 24, FLAG | 8, PC2 |
| 18, PC | B, FLAG2 |
| nie podłączone | A, GND |

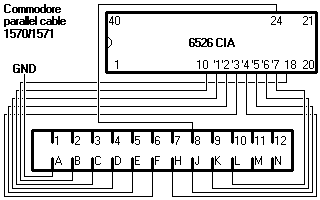

Schemat ideowy :
![[Commodore parallel cable for 1570 and 1571 drives]](arty/strefa/kable/cbmpar71.gif)
Opis
wszystkich użytych elementów możesz znaleźć na liście
legend page.
