Port równoległy do stacji 1571 dla stacji Commodore 1570 i 1571
Konstrukcja
Będziesz potrzebował następujących części, aby zbudować ten port:
- Jeden żeński 15-pinowy port DB-15 do wlutowania
- Nieekranowany 10-żyłowy kabel o długości 10-20 centymetrów
Krok 1. Przylutuj jeden koniec kabla bezpośrednio do CIA periphery chip, który się znajduje wewnątrz stacji.
Krok 2. Należy zrobić otwór w stacji dysków, przykleić lub przykręcić game port do obudowy i przylutować do portu drugi koniec kabla.
Powinieneś następująco przeprowadzić połączenia:
| CIA | Game port |
| 10, PA0 | 1 |
| 11, PA1 | 2 |
| 12, PA2 | 3 |
| 13, PA3 | 4 |
| 14, PA4 | 5 |
| 15, PA5 | 6 |
| 16, PA6 | 7 |
| 17, PA7 | 8 |
| 18, PC | 10 |
| 24, FLAG | 9 |

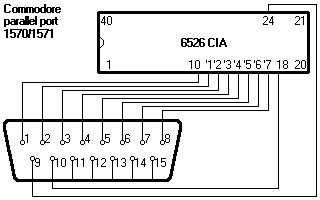

Schemat ideowy :
![[Parallel port for 1570 and 1571 drives]](arty/strefa/kable/parport71.gif)
Opis
wszystkich użytych elementów możesz znaleźć na liście
legend page.
