Kabel X1541
Konstrukcja
Będziesz potrzebował następujących części, aby zbudować ten kabel:
- Jeden męski 6-pinowy DIN6
- Jeden męski 25-pinowy wtyk DB-25
- Ekranowany 4-żyłowy lub nieekranowany 5-żyłowy kabel najlepiej o długości do 2 m
Krok 1. Przylutuj jeden koniec kabla do DIN plug.
Krok 2. Przylutuj drugi koniec kabla do parallel plug.
Powinieneś następująco przeprowadzić połączenia:
| DIN plug | Parallel plug |
| 2, GND | 18-25, GND |
| 3, ATN | 1, Strobe |
| 4, CLK | 14, AutoFeed |
| 5, DATA | 17, Select |
| 6, RESET | 16, Init |

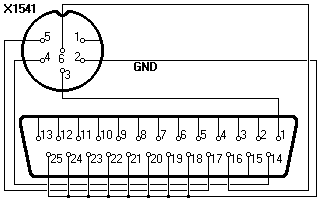

Schemat ideowy :
![[X1541 cable]](arty/strefa/kable/x1541.gif)
Opis
wszystkich użytych elementów możesz znaleźć na liście
legend page.
